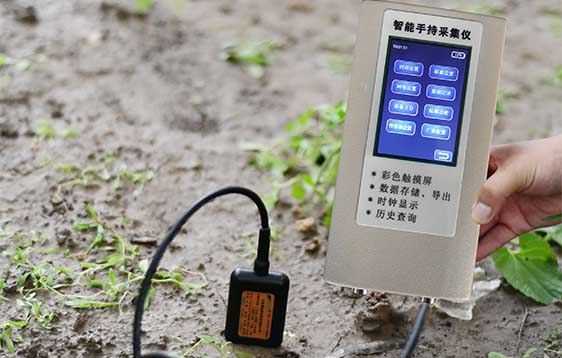

新型SU-FC系列手持觸摸屏

粉塵測試儀



一、 適用范圍：適用于建筑工地、拆遷工地、煤礦廠、園區、廣場、社區、工業區、城市環境管理、住宅小區、大型工況企業、數字城管、智慧城市、垃圾場、攪拌站堆場、碼頭、道路揚塵環境監測監控中心等場所進行揚塵污染物、噪聲和其他氣象參數數據的流動檢測、記錄與上報。

二、 性能特點：

1.手持式結構設計，ABS塑料材質，方便攜帶。配備便攜式鋁合金機箱。

2.真彩3.5寸觸摸屏中文顯示，屏幕亮度可調，可以適應不同環境下的顯示需要。

3.通訊方式：RS485 、USB、TYPE-C、4G傳輸和RJ45等可選。

4.數據采集可采取自動和手動采集兩種方式。測試數據可保存在儀器中。本機可查看、導出歷史數據，支持U盤數據拷貝。可清除歷史記錄。

5.時鐘顯示：實時顯示當前的時間，年-月-日 時：分：秒，可手動設置時鐘，斷電自動保存。

6.多路傳感器數據采集，如果配備本公司研發的分線器，多個集線器組合使用，最多可同時接入256個傳感器。

7.內置無線4G模塊，實現了多參數多功能在線檢測（可選）和數據遠程傳輸。

8.可增配GPS定位、電子羅盤、拍照、語音播報、脈沖采集等功能。

9.內置大功率鋰電池組供電，屏幕具有電量顯示功能；可持續工作12小時以上。

10.觸摸屏設置：支持屏幕亮度設置、網絡配置、傳感器設置、傳感器限值設置播報、傳感器采集間隔設置、主機拓展功能設置等。

三、 主機技術參數:

1、觸摸屏：3.5”TFT，800*480像素，內置智能操作系統，65536真彩色，LED背光，亮度250cd/m2。

2、外觀尺寸：190*99*41。

3、通訊接口：標配USB口，可擴展RS232，RS485，RJ45及4G。

4、電源：內置鋰電池12.6V/2AH。

5、本機存儲：≤15M。

6、優盤存儲：≤32G，單文件≤4G。

四、 傳感器技術參數指標：

1、粉塵（PM2.5、PM10，PM1.0）

檢測氣體：PM1.0、PM2.5、PM10

最小分辨率：0.3um

測量范圍：0.3-1.0，1.0-2.5,2.5-10（um）

稱準體積：0.1L

響應時間：≤10 秒

顆粒物質量濃度有效量程（PM2.5標準值）：0~500ug/m3

顆粒物質量濃度最大量程（PM2.5標準值）：0~2000ug/m3

顆粒物質量濃度分辨率：1ug/m3

顆粒物質量濃度一致性（PM2.5標準值）：±10%@100-500ug/m3；±10%@0-100ug/m3

2、噪聲

1、測量范圍：30dB~110dB，精度：0.5%

2、工作環境：設備非防水結構，需注意避免雨水淋濺，需注意防潮?？梢远ㄖ茖Ｓ糜诔睗癍h(huán)境的設備系統

3、空氣溫度

溫度范圍：標配-30～70℃或0～50℃，其他溫度范圍可以定做

準確度：±0.2℃（@25℃）；

重復性：±0.1℃；

長期穩定性：<0.04℃/年；

響應時間：<1S

工作環境：溫度：-55℃～125℃；濕度：≤95%RH

4、空氣濕度

濕度范圍：0～100%RH（非結露狀態）

準確度：±3%RH（10%～90%）

重復性：±0.1%RH

長期穩定性：<0.5%RH/年

響應時間：<1S

工作環境：溫度：-55℃～120℃；濕度：≤95%RH

5、大氣壓力

測量單位： mbar（毫巴）或hPa（百帕）

工作溫度：－20～70℃

測量量程：大氣壓力：10～1100mbar

測量精度：大氣壓力：0.1mbar

穩定時間：通電后30秒，60秒之后進入最佳狀態

響應時間：＜1秒

6、風速

測量范圍：0～30m/s，0～60m/s

反應時間：＜1S

啟動風力：0.4～0.8m/s

工作環境：-30℃～75℃

7、風向

測量范圍：0～360°

準 確 度：±3°

啟動風速：≤0.5m/s

8、光照強度

測量單位：Lux

測量范圍：0-200，000Lux

工作溫度：-30～70℃；濕度：10～90%RH

儲存溫度：-30～80℃；濕度：10～90%RH

準 確 度：±3％FS

非 線 性：≤0.2％FS

穩定時間：通電后1秒

響應時間：＜1秒

電纜規格：2米3線制（模擬信號）；2米4線制（RS485）（電纜長度可選）

9、光合有效輻射

光譜范圍：400～700nm

量    程： 0～2000 W/m2

供電方式：DC5V

輸出形式：0~2.5V

響應時間：約1s（99%）

溫度相關：最大0.05%/℃

余弦校正：上至80°入射角

工作溫度：-40°至65°

相對濕度：0～100%

靈敏度：5～50µv/µmol·s­¹

內阻：＜2K

10、紫外輻射

測量范圍：0～70W/㎡

光譜范圍：280～400nm

余弦響應：≤4%（太陽高度角為30°時）

響應時間：≤1S（99%）

11、總輻射

光譜范圍：0.3～3μm

響應時間：＜5s

溫度相關：＜±0.08%℃

余弦響應：＜±10%（太陽高度角10°時）

非線性  ：＜±2%

年變化率：＜±2%

變送器指標

測量范圍：0～2000W/m2

12、水深

測量形式及范圍：0～50000mmH2O

允許過載：2倍滿量程壓力

工作溫度：-20～80℃

溫度補償：-10～70℃

存儲溫度：-40～80℃

準確度：0.2%FS(典型)

穩定性誤差：0.2%FS(典型)

溫漂系數：0.03%FS（典型，量程小于5mH2O）

13、二氧化碳

單    位：ppm

測量范圍：0～2000；5000ppm；0～10000、30000ppm；0～50000ppm（可選）

平均電流：峰值≤200mA；平均85 mA

預熱時間：3min

響應時間：< 90s

精    度：±3%F•S （25℃）

工作溫度：0℃～50℃

工作濕度：0～95%RH

溫度漂移：0.2％F•S /℃

穩 定 性：≤ 2% F•S

重 復 性：≤ 1% F•S
