MC-YX型雨雪傳感器

產品使用手冊

    本公司鄭重承諾：凡是采購我公司傳感器的用戶，我公司提供免費一對一的技術支持（接線方法、數據解析、維護保養等知識），直至用戶掌握使用。

1、概述

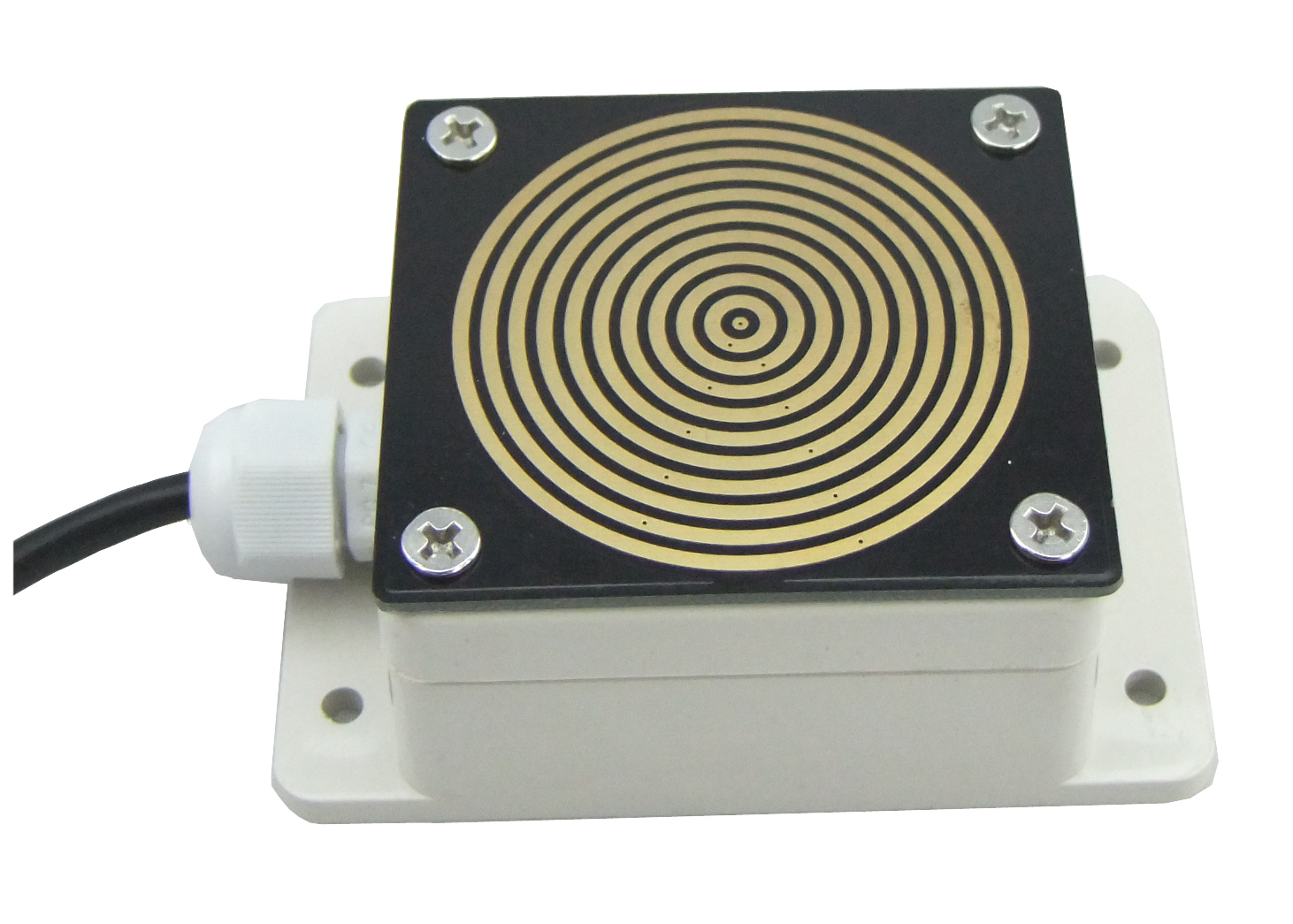

    雨雪傳感器利用雨水的導電特性，采用檢測電路，表面柵形電極感應外界雨雪情況，檢測是否有雨雪，內部采用智能微處理器。內置自動加熱裝置可排除雨雪附著的干擾，保障系統的正常運行。繼電器為一組常開、一組常閉。

2、適用范圍

    適用于實現對雨雪有無的測量，可廣泛用于氣象、海洋、環境、機場、港口、實驗室、工農業及交通等領域的雨雪有無定性測量

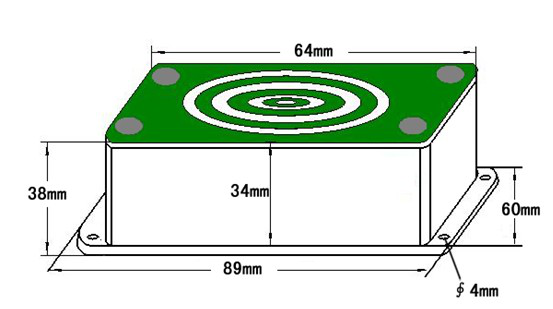

3、外形規格

4、接線方式

棕線：12～24V DC

黑線：負極

藍線、灰線：繼電器開關

具體接線方式如下圖所示

RS485的接線方式：紅色：電源正極         黑色：電源負極

                   綠色：信號A           黃色：信號B

注意：接線時一定要小心，如果電源電壓過高或極性接反，將造成傳感器的永久性損壞

RS485協議報文

1. 修改地址，例如：將地址為01的傳感器改地址為02，主機→從機

2. 若傳感器接收正確，原樣返回

3. 如果忘記傳感器的地址，可以使用廣播地址FE來更改，主機→從機

若傳感器接收正確，則原樣返回

注：使用廣播地址FE時主機在同一時間只能接一個從機。

5、安裝方式

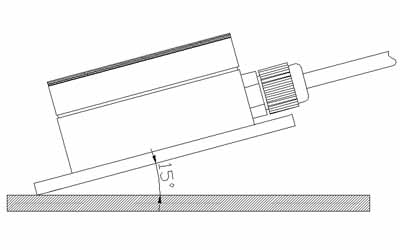

    安裝時，應保持傳感器感應面與水平面成15度夾角，以防雨、雪的堆積對傳感器測量造成影響。

6、維護和保養

    本儀器是科技產品，應注意維護和保養。下列建議將幫助您有效使用保養服務。

    避免儀器被刮劃，保持外部保護膜完整性

    粗暴地對待儀器會毀壞內部電路板的結構

    使用清潔、干燥的軟布清潔儀器外部

7、產品保修

    本產品保修期為一年。從發貨之日算起，十二個月內，因傳感器質量問題（非人為損壞）而引起的故障，本公司負責免費維修或更換，超過保修期后只收成本費。
