MC-SQJC系列物聯網智能鼠情監測系統

  簡述：

  物聯網MC-SQJC智能鼠情監測系統是針對農業、林業、草原、進出口檢驗檢疫、糧油倉儲、食品、煙草等行業領域的鼠類活動和鼠害監測開發的一套4G無線全自動鼠情監測系統。

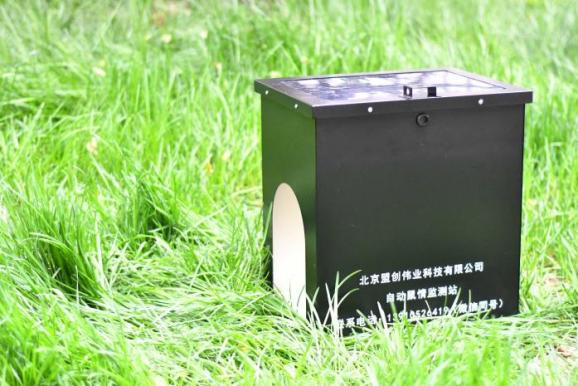

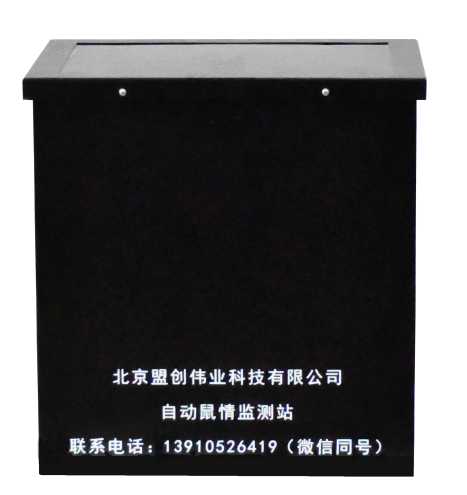

  該系統高度集成一體化設計，結構節湊，低功耗設計，自供電，設備整體小巧玲瓏，攜帶和移動方便。通過紅外感應傳感系統監測活體老鼠活動和軌跡，自動啟動板載一體式數字相機（和手機相機結構相同）對老鼠進行圖片和視頻數據及其活動時間的采集，然后將數據通過4G無線數據傳輸系統采用MQTT協議傳輸?shù)健妒笄?、鼠害監測平臺》大數據中心，用戶可隨時通過手機和計算機遠程對圖像和視頻進行實時查看、調出及儲存等操作，從而達到遠程監測鼠類品種、密度、活動規律和軌跡等情況，進而分析、評估、預測鼠類活動可能造成的危害，制定預防鼠害和滅鼠方案。

  系統組成：

  一、誘鼠系統：使用物理或者化學方法，吸引老鼠，或者將設備放置到老鼠經常活動的區域或者路線上，依靠設備設計的獨特外形結構吸引老鼠進入設備從而啟動圖片和視頻拍攝。

  二、紅外監測系統：利用主動紅外發生器發射紅外線，感應老鼠進入設備內從而引發設備進入拍攝工作狀態。

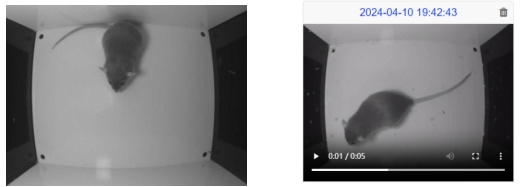

  三、照片和視頻采集系統（非標配）：配備最多兩個板載數字相機，其中一個主相機用來拍攝老鼠活動照片和視頻，一個副相機用來不定時拍攝老鼠活動的環境照片。

  四、4G無線數據傳輸系統：采用MQTT協議，將數據傳輸?shù)健妒笄?、鼠害監測平臺》大數據中心。

  五、太陽能供電系統：采用單晶硅太陽板和可耐低溫的鋰電池組，內置自動充放電系統電路，可保證設備在惡劣戶外環境下也可正常供電。

  六、環境數據采集系統（非標配）：配合接入環境監測傳感器監測氣侯和其他環境參數，如空氣溫濕度、露點溫度、光照強度、土壤溫濕度、風速、風向、雨量等。

  七、衛星定位系統：利用北斗衛星定位模塊定期像服務器發送經緯度、海拔等地理位置信息。

  八、七寸彩色觸摸屏幕顯示系統（非標配）：智能操作系統，支持密碼輸入?？稍O(shè)置IP地址和端口號、顯示運行狀態。也可在屏幕上直接控制設備各系統工作。

  九、OLED屏幕顯示系統（非標配）：1.3寸顯示區域，顯示設備當前狀態數據和狀態和時間。

  十、低功耗電源管理系統：數據傳輸采用設備狀態數據、傳感器數據、圖片數據打包集中傳輸，設備平時低功耗休眠狀態，盡量降低電量使用。

  十一、《鼠情、鼠害監測、識別平臺》大數據中心系統：

1、支持用戶多人、同時使用計算機、手機APP、微信公眾號多種方式查閱、下載導出數據。

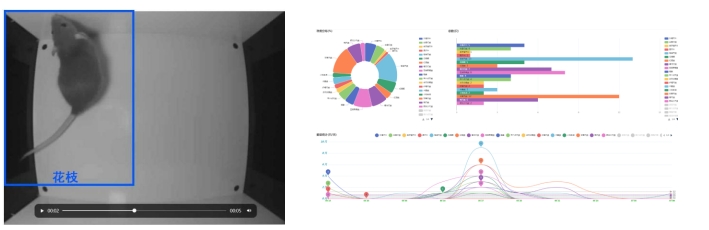

2、可選擇配備《智能鼠類專家識別系統》（非標配），使用人工AI算法，通過標本收集、照片裁切、模型建立、智能訓練，從而達到平臺自動識別設備從現場發送來的鼠類照片和視頻，識別出老鼠的具體品種。同時計算不同品種老鼠的活動頻率，從而評估老鼠活動的軌跡和時間，做出科學合理的應對手段和防治措施。

  十二、鼠害破壞植被評估系統（非標配）：

1、老鼠對草原植被的危害：首先是造成草原上土丘、洞道密布,若不及時治理,

其危害程度隨著鼠密度的增加和草原植被的退化而加劇,成為次生裸地(黑土灘或鼠荒地),寸草不生,降雨時造成水土流失,刮風時引發沙塵天氣。第二是破壞植被。老鼠啃食草根和牧草，破壞草原植被，導致草地退化和土壤流失。它們還會挖掘洞穴，形成大量的土丘，這不僅破壞了草原的完整性，還影響了植被的生長。第三是影響草原生態平衡。老鼠的數量增加會競爭食物和棲息地，與家畜和其他動物爭奪資源，降低草原的載畜率。此外，老鼠的挖掘活動還會加速土壤風蝕，進一步惡化草原環境。

2、對林業植被的的危害：鼠類啃食油松、落葉松、樟子松和云杉等各種

樹木主干樹皮，枝干嫩皮，影響樹木生長，中度或重度危害啃食樹皮造成封閉或半封閉樹皮環剝，導致幼樹死亡，人工林面積越大，鼠害發生越嚴重。

3、評估方法和手段：采用多光譜技術，使用若干個不同波長光譜吸收特性曲線。

4、線擬合計算草原或者林場地表植被破壞程度；主要技術參數，波長420nm、620nm、830nm；視角20度；工作溫度：-40℃～50℃ ；工作濕度：0%～100%RH。

  主要技術參數：

  一、主相機

1、顏色分類：雙通鏡頭；

2、靈敏度：60dB/mW；

3、像素：500萬；

4、輸出格式：YUV；

5、感光元器件：CMOS；

6、光圈：3.0；

7、視場角：120度；

8、畸變：<1%；

9、鏡頭類型：1/4inch

10、分辨率：640X480、800X600、1024X768、1920X1080、2592X1944

  二、副相機

1、顏色分類：100度無畸變鏡頭；

2、外形尺寸：26x14x14mm；

3、靈敏度：60dB/mW；

4、像素：500萬；

5、輸出格式：YUV；

6、CCD尺寸1/4英寸；

7、焦距1.15mm；

8、視角：（對角線）200

9、鏡片：2G+4P

  三、4G+衛星定位（CAT1和GNSS二合一）

1、封裝: LGA 109PIN/；

2、模塊尺寸:17.7mm x15.8mm x 2.3mm；

3、重量:3.2g；

4、工作溫度: -35°C~+70°C；

5、極限工作溫度:-40°C~+85°C

6、頻段信息；

-LTE-TDD: B34/B38/B39/B40/B41

- LTE-FDD: B1/B3/B5/B8

數據傳輸速率

-LTE-FDD: 最大10Mbps (下行) /最大5Mbps (上行)- LTE-TDD:

- 上下行配比2: 最大8Mbps (下行) /最大 2Mbps (上行)

-上下行配比1: 最大6Mbps (下行) /最大 4Mbps (上行)GNSS特性

支持GPS L1，BDS B1頻段，以及北斗二號/三號衛星

支持AGPS

7、64通道；

8、靈敏度: -147dBm (冷啟動) ，-160dBm (跟蹤)水平精度 <2.0米 (CEP50)；

9、功耗：1uA @關機，0.6mA @休眠，典型值。

  四、系統參數功能

1、供電方式：太陽能鋰電池/外接DC 9-12v適配器；

2、通訊接口：USB；

3、數據存儲：內部芯片和TF卡（支持64G及以下存儲）；

4、數據補發：數據補發功能；

5、串口功能：RS485，可外接LED、RTU、PLC等設備；

6、視頻設置：設置1s-20s視頻；

7、工作環境：-48℃～75℃；

8、待機時間：30*24H或者更長時間，根據用戶需要可定制；

9、防水等級：IP67；

10、工作模式：定時喚醒、紅外觸發喚醒組合；

11、工作電壓：6.0v～12v（推薦8.4V）；

12、設備尺寸：360*260*370；
